詳細信息
數控系統：西門子808D
可選：華中系統、廣數系統 GSK980TC3、法拉克0i-TF，價格不同
附件清單：
名 稱 | 規 格 及 型 號 | 臺量 | 備注 |
1、三爪卡盤 | K11250 | 1只 | 裝在機器上 |
2、開口扳手 | 10-12/14-17/17-19 | 1把 | |
3、內六角扳手 | 3、4、5、6、8、10 | 1只 | |
4、刀架扳手 | □10.2x10.2 | 1把 | |
□14X14 | 1把 | ||
5、呆頂尖 | 莫氏4號 | 2只 | |
6、頂尖套 | 莫氏6/4號 | 1只 | |
7、油槍 | 150ML | 1件 | |
8、十字起 | 3” | 1把 | |
9、一字起 | 3” | 1把 | |
10、防震墊鐵 | Ф125 | 6套 |
規格參數

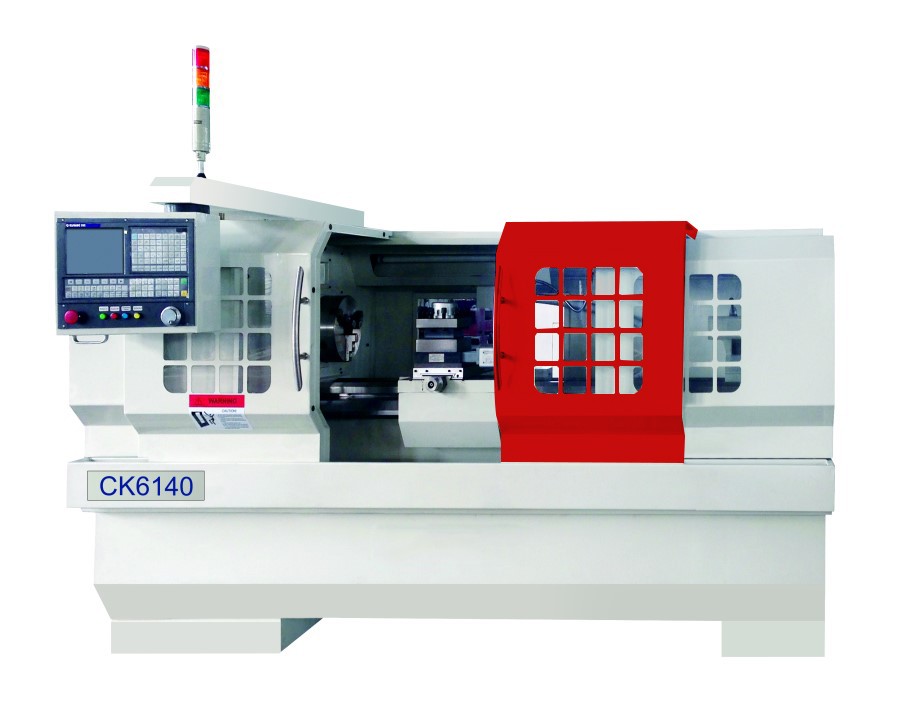

CK6140 | ||
加工范圍 | 床身上最大回轉直徑 | Φ400 mm |
| 拖板上最大回轉直徑 | Φ240 mm | |
最大工件長度 | 750/1000/1500mm | |
主 軸
| 主軸端部 | A2-6 |
主軸通孔直徑 | Φ60mm | |
主軸內孔錐度 | MT6 | |
卡盤 | 8” 10” | |
主軸轉速范圍 兩檔變速 | 150-2000rpm or 兩檔變速 60-600/280-2000rpm | |
進 給 | X軸行程 | 230mm |
Z軸行程 | 750/1000/1500mm | |
X/Z軸快移速度 | 4/7m/min | |
X/Z絲桿 | 2004/4006 | |
刀架 | 刀架工位數 | 4 or 6 or 8 |
刀具最大截面 | 25X25mm | |
尾 座 | 尾座套筒行程 | 120mm |
尾座套筒直徑/錐度 | Φ55mm/MT4 | |
電 機 | 主電機功率 | 7.5KW |
冷卻泵功率 | 180w | |
機床尺寸 | 外形尺寸 | 2220/2540/3040x1420x1750mm |
包裝尺寸 | 2420/2740/3240x1620x2100mm | |
重 量 | 凈重 | 1500/1700/2100KG |
毛重 | 700/1900/2300KG | |
